龟甲网耐磨陶瓷涂料

更新:2019-2-1 20:11:21      点击:
  • 产品品牌   抗耐牌
  • 产品型号   KN1000
  • 产品描述

    ...

产品介绍
一、龟甲网耐磨陶瓷涂料采用磷酸盐溶液作结合剂,配刚玉骨料、刚玉粉、α-Al2O3,SiC微粉、超微粉及多种外加剂,施工完毕后可直接点火生产的新型耐磨耐火涂抹料。它具有附着力强,耐磨损,耐化学侵蚀,抗剥落,养护时间短,可与各种耐火材料结合等优点。 ,由于原料采用特殊的处理方法和严格工艺控制组成,通过一系列的化学反应,使其能在常温下形成极高的强度及硬度,达到陶瓷的结合强度标准,故而称陶瓷耐磨涂料。它具有施工方便,维护容易,成本低廉的特点而被广泛采用。陶瓷耐磨料主要有骨料和超细结合粉两相组合,颗粒紧密堆积,因而没有较大的宏观缺陷,体积密度大,其常温下强度可达150MPa以上,特殊产品可达280MPa以上。是普通混凝土和耐火浇筑料无法比拟的。原料主要采用离子化合物和部分人工合成共价化合物,根据固体理论,离子键和共价键属强结合键,而结合系统由于采用复合强化措施和特殊处理,形成化学结合,所以强度和刚度很大,可有效抵御物料的高速冲击力和剪切应力。在施工现场,将特制液体无机胶水加入这种材料,采用人工或机械方式涂抹在设备内衬或表面,经过一系列的化学反应,在常温下3天后达到陶瓷的结合强度和硬度。

二、耐磨陶瓷涂料的特点:
  (1)具有极高的机械强度和刚度。陶瓷耐磨涂料主要由耐磨骨料和结合系统组成,密度非常大,无大的宏观缺陷,强度可达150MPa,是一般混凝土和耐火浇注料无法企及的,主要是采用了离子化合物和部分人工合成共价化合物,其离子键结合牢固,所以强度和刚度很大,可有效抵御物料的冲击力和剪切应力。而结合系统由于采取复合强化措施和特殊处理,形成化学结合,致使其强度很高。

  (2)具有优良的韧性和抗震性。由于陶瓷耐磨涂料采用无定向钢纤维和定向网状增强措施,通过耦合进一步改善韧性,所以抗断裂、韧性强,可有效防止冲击力造成的破损和剥落。另一方面,由于离子键和其共价键为强结合键,键能比较高,低温对其影响很小,而且它的振动频率极高,常温难以对其构成威胁,不会产生热震损毁。
  (3)整体性好。由于耐磨陶瓷涂料采取了双重补强措施,有的甚至采取了多种补强措施,有效地改善了材料性能,而且陶瓷材料低的膨胀系数,使其体积稳定,不可能产生裂缝,因而整体性好,另外施工为整体施工,无接缝出现,因而整体性进一步提高。
  (4)环境相容性好。由于采用了耐酸和耐碱的人工合成原料,不会和矿渣发生反应,同时由于这种材料多为高温合成原料,晶体发育好,结构完整,环境温度不会对它造成大的影响,属环境惰性材料,因而对环境敏感性差。
  (5)无环境污染。耐磨陶瓷涂料无机非金属材料,主要成分为硅酸盐和氧化铝,和地球岩石层成分相近,不会造成土质恶化和重金属离子污染,不会影响环境。
  由于具有上述特点,常温耐磨陶瓷涂料的耐磨性能是16Mn钢的9倍、65Mn钢的8倍、耐火浇注料的45倍。
三、 施工说明
1、搅拌准备:采用强制搅拌机拌和,所有搅拌工具必须清洁,不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、促凝剂加入,根据施工环境温度,选择促凝剂合适加入量。温度小于20℃时,促凝剂可全部加入;大于20℃时可根据施工时间要求,适当调节促凝剂加入量。

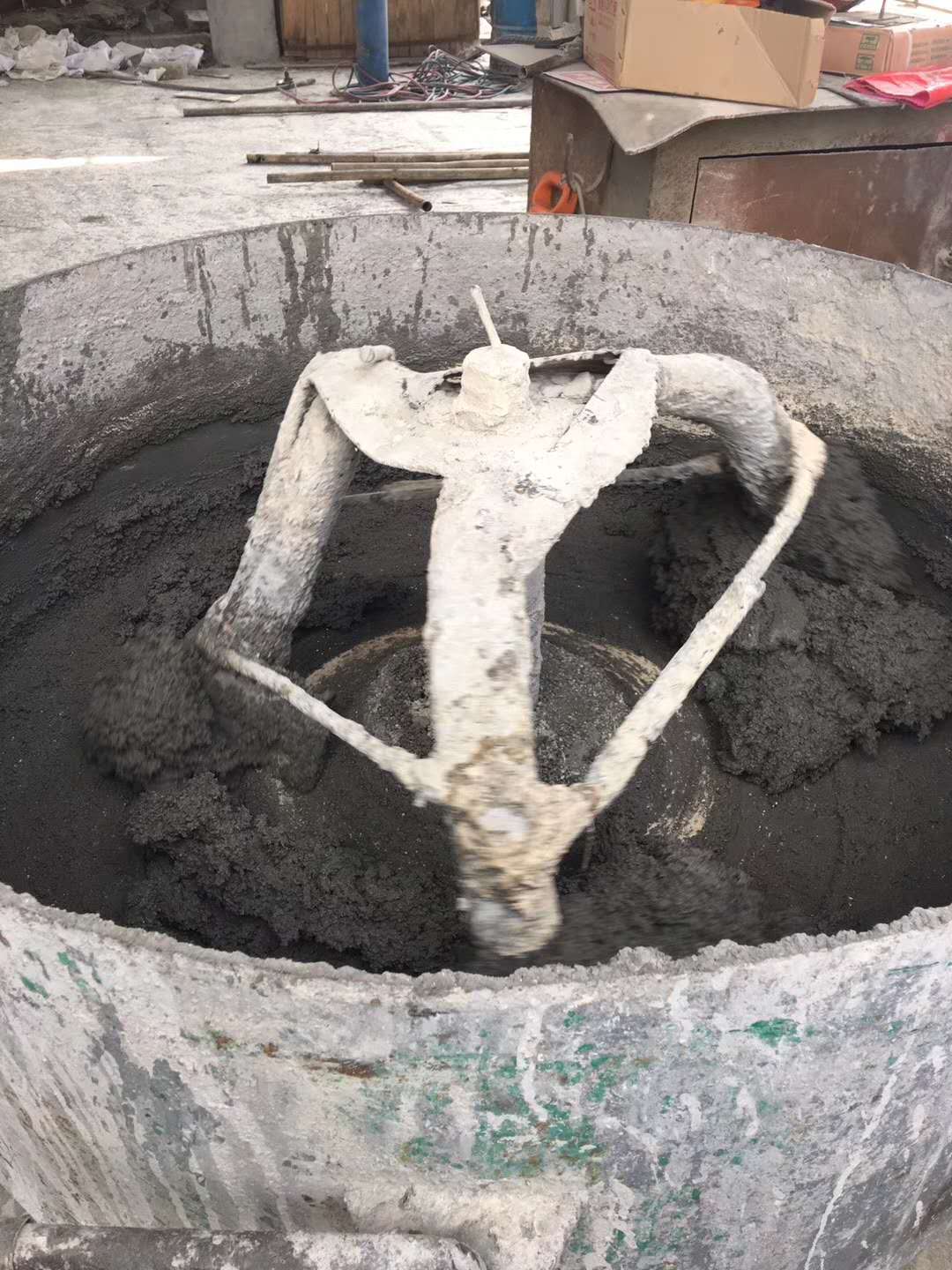

3、搅拌:每次搅拌以加入4-6袋100-150公斤耐磨陶瓷涂料为宜,然后加入促凝剂干混2分钟,而后加入磷酸盐溶液12-18公斤左右,搅拌成“面团状”,有塑性时方可放料使用。

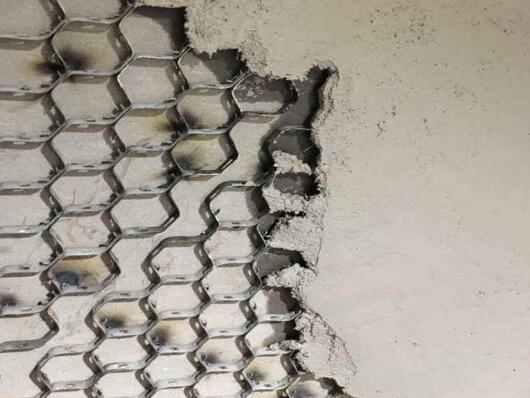

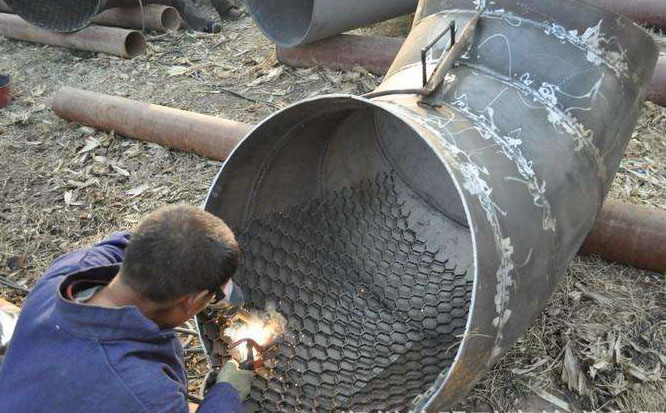

4、施工:将施工部位清理干净,内壁不得粘有杂物浮尘。首先清理龟甲网或扒钉上面浮着物,清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料,施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件,且间距不大于50mm。
5、待耐磨陶瓷涂料初凝后,自然养护24小时以后施工部位即可移动,同时也可以点火生产。
6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用,已初凝耐磨涂料不能再加胶水搅拌使用,应废弃。
8、该耐磨陶瓷涂料施工完毕初凝后,无需养护、烘烤、直接点火升温使用,且不影响其使用性能

四、 包装  耐磨陶瓷涂料为25kg/袋包装,内置塑料袋小包装促凝剂(用以调节可塑料初凝时间),同时配桶装磷酸盐溶液作结合剂,加入量为袋装粉料的12%左右。
五、 贮存  耐磨陶瓷涂料必须存放在干燥库房内,不得雨淋,受潮,保质期为12个月。
更多产品
