产品介绍
耐磨陶瓷涂料简介:
KN17耐磨陶瓷涂料,由改性高分子与陶瓷颗粒 等混合而成,用于设备耐磨部位的防护。 主要用于:保护表面免受严重的损坏 代替传统的焊接覆盖来修复损坏的金属表面 代替陶瓷砖和很容易脱落的橡胶衬里。

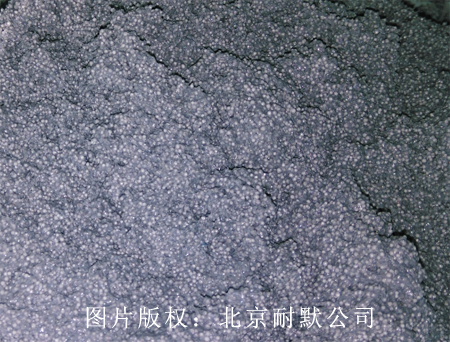

图(1)KN17耐磨陶瓷涂料A组份,内含大量颗粒,是北京耐默公司独家产品
耐磨陶瓷涂料配方:
耐磨陶瓷涂料配方各厂家不同,以KN17高分子聚合物耐磨陶瓷涂料为例,其主要成分有17种原料,需要采用专用生产设备加工,不推荐自己配制,北京耐默公司可以根据您的工况要求定向开发耐磨陶瓷涂料配方,目前已经有100多种工况应用,如耐氢氟酸腐蚀耐磨陶瓷涂料配方、高温耐磨陶瓷涂料配方、海水耐磨陶瓷涂料配方、防腐耐磨陶瓷涂料配方等
包装及涂抹用量:
建议涂抹厚度为4mm 10公斤每套桶装可涂抹1平方米
耐磨陶瓷涂料价格:
耐磨陶瓷涂料每套10公斤,每公斤耐磨陶瓷涂料价格:150元,每套价格:1500元
图(2)AB双组份KN17耐磨陶瓷涂料外包装
提示:组分要提前混合和提前称重 桶内包装有搅拌和施工的说明及工具
颜色:灰色
性能及优点
耐磨性好 延长易磨损的设备的使用寿命 降低热膨胀系数 延长设备寿命 耐腐蚀性好 覆盖大多数化学腐蚀 粘接力强 不易脱落 易操作 可以垂直涂抹 固化时间短 纯固体,无有害物质挥发、使用安全、凝固不收缩。
KN17耐磨陶瓷涂料技术数据 | |||
组合成分 | 双组份,耐磨陶瓷涂料主料A和固化剂B | ||
增强材料 | 陶瓷颗粒的混合物 ,耐滑动严重磨损 | ||
密度 | 2.5×10 3 kg/m3 |
155磅/立方英尺 | |
粘接强度 | (ASTM D 4541) | 238.9 kg/cm2 (23.5 MPa) | 3,400 psi |
抗压强度 | (ASTM C 579) | 620 kg/cm2 | 8,800 psi |
抗拉强度 | (ASTM C 307) | 250 kg/cm2 (20.7 MPa) | 3,500 psi |
抗弯强度 | (ASTM C 580) | 370 kg/cm2 (37.9 MPa) | 5,200 psi |
抗冲击性 | (ASTM D 2794) | 6.8 N-m | 60 in-lb. |
邵氏硬度 | (ASTM D 2240) | 85 | |
在21°C 涂抹厚度为6mm时的流挂性 | 无流挂 | ||
最高温度(根据环境) | 潮湿环境 干燥环境 |
95°C 205°C |
203°F 400°F |
保质期(容器不开封) | 2年(在室温10°C-32°C干燥环境中储存,密闭封装 ) |
耐磨陶瓷涂料施工:
1.表面预处理:
适当的表面预处理对产品的长期使用非常重要。
图(3)现场施工一般以采用角磨机粗糙化处理
预处理的目的是去除钢板表面的氧化皮,使钢材裸露出母体金属。通常情况下,采用喷砂或喷丸处理。各种表面的光洁度达到Sa2 级。粗糙表面(大于75um-125um)使用砂轮机处理。

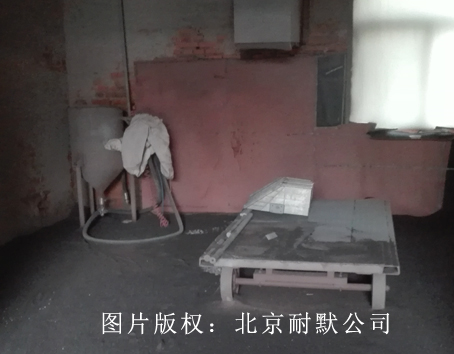

图(4)北京耐默公司工厂拥有专业的喷砂房,全方位表面处理
2. KN17涂料混合:
为了便于混合和应用,温度应该控制在21-32℃(70-90℉)。每套产品都以一定的混合比例包装。如果需要混合其他比例或数量, 应该按照混合比例重新称重。

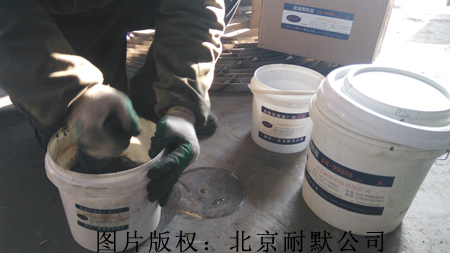

图(5)耐磨陶瓷涂料AB按比例配制,搅拌均匀
混合比例 重量比 A : B 4 : 1
当用工具混合时,将两种成分放到一个干净干燥、无孔表面(通常用的塑料)上。开始用工具混合时,用数字8的模式慢慢混合,周 期性的刮一下工具表面,确保没有没混合的残余物留在表面上。继续混合直到涂料充分混合,显示为同一颜色即没有其他色泽条纹。
如果用电动工具混合,将两种组分放到容器里,在低速下混合直到同一颜色为止,为确保完全混合,最后手动按照前面叙述的方法混合。
注:每次混合后,需在45分钟内使用。
耐磨陶瓷涂料使用操作时间表:
10°C | 16°C | 25°C | 32°C | |
50°F | 60°F | 77°F | 90°F | |
10 kg (22 lbs) | 60 min. | 40 min. | 30 min. | 20min. |
以上表格中时间,从KN17耐磨陶瓷涂料混合开始。
耐磨陶瓷涂料用途:
KN17耐磨陶瓷涂料最小的涂覆厚度为3mm。最低施工温度是10℃(50℉)。在某些特定的应用场合,要求额外的支撑,在涂覆KN17耐磨陶瓷涂料之前在金属基体上焊接金属网,更利于施工。
用塑料工具或者泥刀,将涂料压到表面,一旦涂料涂到表面上,使用工具找平。
在下面所描述的实干前,已涂覆KN17耐磨陶瓷涂料表面可以再涂覆任何KN22防腐涂料。如果已经实干(如下面所描述),表面应该粗糙处理,并去 除灰尘或者其他污染物后再涂覆其它涂层。

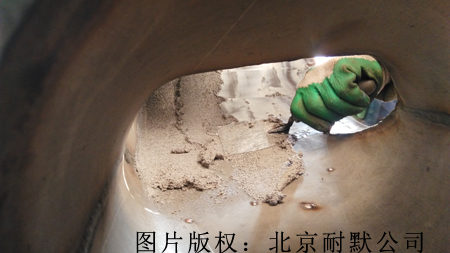

图(6)耐磨陶瓷涂料现场涂抹施工
涂覆
厚度 | 重量 | 涂覆面积 |
4mm | 10 kg | 1m2 |
实际应用工况下,KN17耐磨陶瓷涂料用量计算公式:
用量(kg)=2.0×涂覆面积(m 2)×涂覆厚度(mm)
KN17耐磨陶瓷涂料 固化时间:
KN17耐磨陶瓷涂料 固化时间:
16°C | 25°C | 32°C | 43°C | |
60°F | 77°F | 90°F | 110°F | |
表干 | 5 hrs. | 3hrs. | 2 hrs. | 1 hrs. |
实干 | 48hrs. | 24hrs. | 20hrs. | 12 min. |
全固化 | 72 hrs. | 48hrs. | 30hrs. | 24 hrs. |
为促进固化,允许耐磨陶瓷涂料首先变得表干后,接着加热到70℃ 4小时
清理
用完之后立即用有机溶剂(丙酮,二甲苯,酒精和甲基酮)清除工具,一旦固化,涂料必须磨掉。
安全
在用任何产品之前,预览一下施工区域安全要求。
保存寿命(未开封):2年 (在10℃至32℃,干燥、密封环境)
图(7)专业的耐磨陶瓷涂料施工队伍,每个人都很用心,做小而精的专业耐磨组织
应用领域:
箱体和筒仓 风管 管道弯头 椎体 碎浆机 泥浆泵 溜槽 耐磨板 集尘器
北京耐默公司是全国知名的生产耐磨陶瓷涂料的厂家,KN17耐磨陶瓷涂料以真诚取信誉,以高质标准的耐磨陶瓷涂料质量体系,专业的施工队伍。本厂主要产品有:耐磨陶瓷涂料、耐磨防腐涂料等,产品畅销全国,深受用户好评。
更多产品
